一、產品簡介

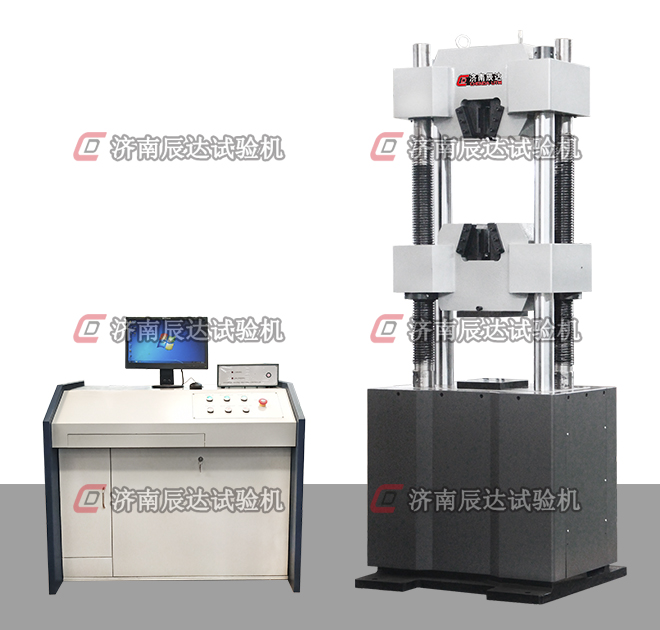

1、WAW-1000B型微機控制電液伺服萬能試驗機是一款通用型液壓萬能試驗機，采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，由試驗機主機、油源（液壓動力源）、測控顯示系統、試驗夾具四部分組成，最大試驗力1000kN，試驗機準確度等級為1級。
2、該試驗機是一種通用性產品，主機采用雙試驗空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁設有外置式液壓控制的楔形夾緊鉗口，標準機型配有V型和平面型夾塊用于夾緊圓試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上設有下壓板，可直接做金屬和橡膠類壓縮試驗。
二、制造標準
GB/T 16826-2008 《電液伺服萬能試驗機》；
GB/T 2611-2007 《試驗機 通用技術要求》；
JB/T 6146-2007 《引伸計 技術條件》；
GB/T 13634-2008 《單軸試驗機檢驗用標準測力儀的校準》；
GB/T 22066-2008 《靜力單軸試驗機用計算機數據采集系統的評定》；
GB/T 16825.1-2008 《拉力和壓力試驗機測力系統的檢驗與校準》；
JJG 139-2014 《拉力、壓力和萬能試驗機》；
JJG 1063-2010 《電液伺服萬能試驗機》。
三、工作環境
溫度在10~35℃范圍內，其溫度波動應不大于2℃/h；
相對濕度低于80%；
電源電壓變動幅度應不超過額定電壓的±10%；
電源380V 三相四線制，頻率50Hz；
在無明顯電磁場干擾的環境中；
周?chē)鸁o(wú)震動、無腐蝕性介質；
試驗機周?chē)鷳?yīng)留有不小于 0.7m 的空間，其工作環境整潔、無灰塵；
在穩固的基礎上正確安裝，水平度為0.2/1000。
四、主機主要技術參數
|
序號 |
項 目 名 稱 |
參 數 |
|
1 |
最大試驗力kN |
1000 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
4 |
等速應力控制范圍(N/mm2·S-1) |
2~60 |
|
5 |
等速應變控制范圍 |
0.00025/s~0.0025/s |
|
6 |
等速位移控制范圍(mm/min) |
0.5~50 |
|
7 |
夾緊方式 |
液壓夾緊 |
|
8 |
圓試樣夾持直徑范圍mm |
Φ13～Φ40 |
|
9 |
扁試樣夾持厚度范圍mm |
0~30 |
|
10 |
扁試樣夾持寬度mm |
80 |
|
11 |
最大拉伸試驗空間mm |
620 |
|
12 |
最大壓縮試驗空間mm |
570 |
|
13 |
控制柜外形尺寸mm |
850*1200*1400 |
|
14 |
主機外形尺寸mm |
840*660*2152 |
|
15 |
電機功率kW |
2.5 |
|
16 |
主機質量kg |
2200 |
|
17 |
立柱凈間距 |
490 |
|
18 |
上下壓盤尺寸mm |
Φ140 |
|
19 |
彎曲支棍間距mm |
400 |
|
20 |
彎曲支棍寬度mm |
140 |
|
21 |
容許彎曲度mm |
100 |
|
22 |
最大活塞行程mm |
200 |
|
23 |
活塞最大移動速度mm/min |
約80 |
|
24 |
試驗空間調整速度mm/min |
約150 |
