產品概述：

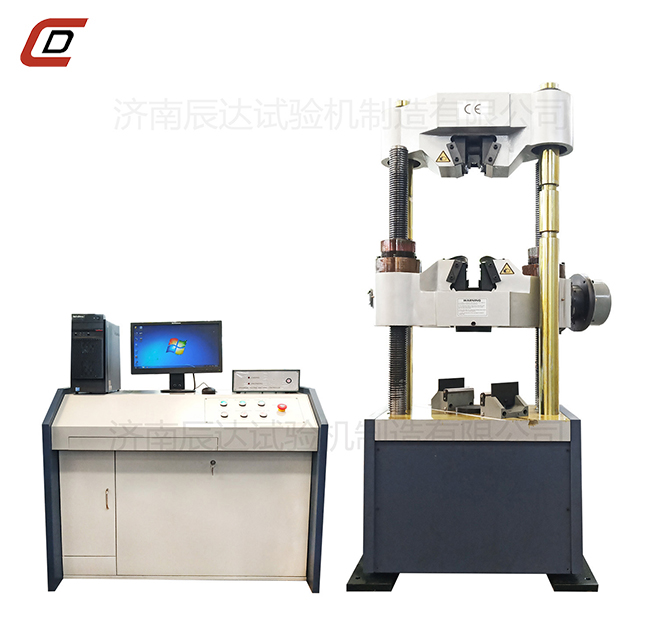

WAW-500C液壓萬能試驗機主機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。
本系列試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。
適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。
一、產品的制造和檢驗標準
1. GB2611《試驗機通用技術要求》
2. JJG139《拉力、壓力和萬能試驗機》
二、適用的試驗方法標準
試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》，GB/T7314《金屬材料室溫壓縮試驗方法》，GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。
三、主要性能技術指標
| 序號 | 項 目 名 稱 | 參 數 |
| 1 | 最大試驗力kN | 500 |
| 2 | 試驗力示值相對誤差 | ≤示值的±1% |
| 3 | 試驗力測量范圍 | 最大試驗力的2%~100% |
| 4 | 等速應力控制范圍(N/mm2·S-1) | 2~60 |
| 5 | 等速應變控制范圍 | 0.00025/s~0.0025/s |
| 6 | 等速位移控制范圍(mm/min) | 0.5~50 |
| 7 | 夾緊方式 | 液壓夾緊 |
| 8 | 圓試樣夾持直徑范圍mm | Φ6～Φ40 |
| 9 | 扁試樣夾持厚度范圍mm | 0~30 |
| 10 | 扁試樣夾持寬度mm | 80 |
| 11 | 最大拉伸試驗空間mm | 600 |
| 12 | 最大壓縮試驗空間mm | 550 |
| 13 | 控制柜外形尺寸mm | 1200×620×850 |
| 14 | 主機外形尺寸mm | 850*750*2300 |
| 15 | 電機功率kW | 2.1 |
| 16 | 主機質量kg | 1800 |
| 17 | 立柱凈間距 | 530 |
| 18 | 上下壓盤尺寸mm | Φ140 |
| 19 | 彎曲支棍間距mm | 400 |
| 20 | 彎曲支棍寬度mm | 140 |
| 21 | 容許彎曲度mm | 100 |
| 22 | 最大活塞行程mm | 200 |
| 23 | 活塞最大移動速度mm/min | 約80 |
| 24 | 試驗空間調整速度mm/min | 約150 |
